Detail produk:
Syarat-syarat pembayaran & pengiriman:
|
tubuh bahan: | CF8 CF8M WCB | Operasi: | Menangani |
---|---|---|---|
Media: | Gas Minyak Air | Tekanan: | PN16 |
Ukuran: | DN15 ~ DN200 | Koneksi: | Dua kali lipat |
Cahaya Tinggi: | ss flanged ball valve,ball valve flange type |

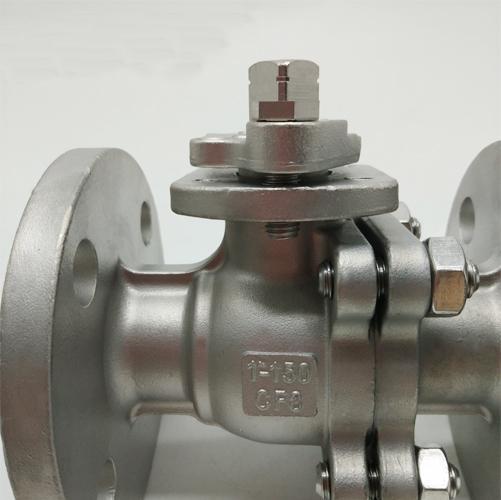

PN16 Stainless Steel Bergelang Ball Valve DN50 Menangani SS304 SS316 WCB
Spesifikasi
GB Menangani Ball Valve Oprated
Standar yang berlaku:
- Desain dan Manufaktur: GB12237-89
- Koneksi: JB / T79
- Uji Tahan Api: API607 4th 1993
- Tes dan Inspeksi: GB / T13927-1992
Rentang ukuran:
- DN15 ~ DN200
Peringkat tekanan:
- GB PN16 PN25 PN40
Kisaran suhu:
- -20 ° C ~ 185 ° C
Ball valve adalah bentuk quarter-turn valve yang menggunakan bola berlubang, berlubang dan berputar untuk mengontrol aliran yang melaluinya. Ini terbuka ketika lubang bola sejalan dengan aliran dan ditutup ketika diputar 90 derajat oleh pegangan katup. Pegangan terletak datar sejajar dengan aliran ketika terbuka, dan tegak lurus terhadapnya ketika ditutup, membuat konfirmasi visual yang mudah dari status katup.
Unit: mm | |||||||
Tekanan | Ukuran | L. | φE | φB | φC | T | f |
PN16 | 15 | 130 | 95 | 65 | 45 | 14 | 2 |
20 | 140 | 105 | 75 | 55 | 14 | 2 | |
25 | 150 | 115 | 85 | 65 | 14 | 2 | |
32 | 165 | 135 | 100 | 78 | 16 | 2 | |
40 | 180 | 145 | 110 | 85 | 16 | 3 | |
50 | 200 | 160 | 125 | 100 | 16 | 3 | |
65 | 220 | 180 | 145 | 120 | 18 | 3 | |
80 | 250 | 195 | 160 | 135 | 20 | 3 | |
100 | 280 | 215 | 180 | 155 | 20 | 3 | |
125 | 320 | 245 | 210 | 185 | 22 | 3 | |
150 | 360 | 280 | 240 | 210 | 24 | 3 | |
200 | 400 | 335 | 295 | 265 | 26 | 3 |
Aplikasi
Ball Valves umumnya merupakan katup dua arah yang ditujukan untuk aplikasi on-off yang digunakan di sejumlah industri yang berbeda. Beberapa di antaranya termasuk air, minyak, gas, kimia, farmasi, pertambangan hanya untuk beberapa nama.
Mengapa memilih ball valve?
1. Kinerja anti-statis: pegas diatur antara bola, batang katup dan badan katup, dan listrik statis yang dihasilkan oleh proses switching dapat diturunkan.
2. Karena bahan seperti polytetrafluoroethylene memiliki sifat self-lubricating yang baik dan kerugian gesekan dengan badan bola kecil, masa pakai katup bola pneumatik panjang.
3. Resistensi fluida rendah, dan katup bola pneumatik adalah yang memiliki resistansi fluida terkecil di semua jenis katup.
4. Segel batang katup dapat diandalkan. Karena batang katup hanya melakukan gerakan yang sama seperti gerakan mengangkat, segel kemasan batang katup tidak mudah rusak, dan kapasitas penyegelan meningkat dengan meningkatnya tekanan medium.
Pemilihan Model
2PC Port Full Floating Ball Valve
Standar | ANSI | GB | JIS | KERIUHAN |
Tekanan | 150LB / 300LB | PN16 / PN25 / PN40 | 10rb / 20rb | PN16 / PN25 / PN40 |
Matreial | 1) CF8 / SS304 2) CF8M / SS316 3) CF3 / SS304L 4) CF3M / SS316L 5) WCB | |||
Model | 1) Model Platform Tinggi 2) Model Handle |
